differenze tra coppie coniche fiat 131

Esistono vari tipi di coppie coniche per fiat 131 vettura (non Abarth) ,  queste  sono state  utilizzate  da diversi costruttori di macchine agricole ed edili  le misure piu diffuse e comuni sono le seguenti :  ,

  1. coppia conica    9 x40  con fori per viti da 12 mm  con corona spessore alta – diametro interno 94-mm
  2. coppia conica 10 x39  con fori per viti da 10 mm con corona spessore basso – diametro interno 96mm
  3. coppia conica 10 x41  con fori per viti da 10 mm  con corona spessore basso – diametro interno 96 mm
  4. coppia conica  10 x41  con fori per viti da 10 mm  con corona spessore alta  – diametro interno 96mm
  5. coppia conica  10 x41  con fori per viti da 12 mm  con corona spessore alta  – diametro interno – 94  mm

tutte le coppie coniche per la fiat 131 hanno sempre 8 fori per il fissaggio sulla scatola planetari, si differenziano da  quelle della fiat 132  che  hanno sempre 10 fori.  A seconda dei modelli esistono alcune che hanno  i fori per le viti  da 10 mm  e altre che hanno i fori per le viti da 12 mm ,

Le  differenza principali  tra i due modelli  è che :

  •  le coppie coniche con le viti da 12 mm  hanno il diametro interno della corona più piccolo rispetto alle coppie coniche  con le viti da 10 mm e il pignone   sulla parte centrale ha una specie di scalino
  •  le coppie coniche con le viti da 10 mm  hanno il diametro interno della corona più grande  rispetto alle coppie coniche  con le viti da 12 mm e il pignone   sulla parte centrale ha un forma di cono comeindicato nella foto sotto:

ci sono vari spessori alte e basse questo è il punto dove vengono prese le misure dello spessore: questo spessore può essere di circa 29 mm oppure 24 mm

Le coppie coniche  vengono fornite chiuse in sacchetti di colore blu ,  sono lavorate a coppia in modo che un pignone si associa sempre alla sua corona  nella testa del pignone c’è un numero scritto con il pennarello bianco e lo stesso numero è riportato anche sulla corona

nell’ esempio sotto  una coppia conica con pignone da 10 denti pignone  x 39 denti corona   che riporta il numero  di lavorazione 38

nell’ esempio sotto una coppia conica 10 x 41 che riporta il numero di lavorazione 20

Lonella foto sotto una pignone con riportato la data di produzione , nell’ esempio sotto la coppia conica 41 x 10 è stata prodotta nel dicembre 2021.  questa sigla  è riportata anche sulla corona

Sotto ci sono  le varie misure :

.

1- COPPIA CONICA 9 x 40 CON CORONA VITI DA 12 SPESSORE ALTO

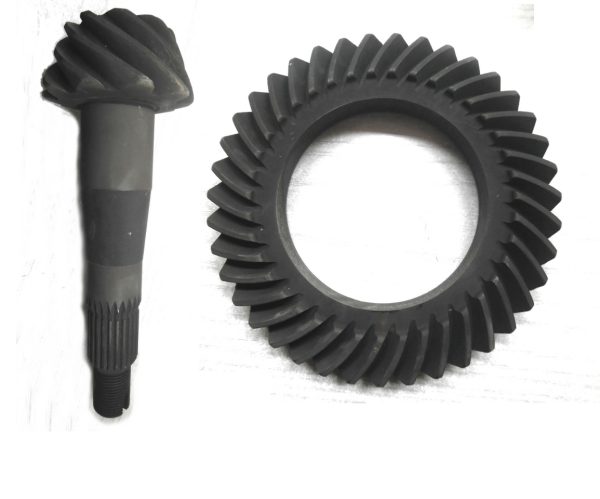

2- COPPIA CONICA 10 x 39 CON CORONA VITI DA 10 mm SPESSORE BASSO

3- COPPIA CONICA 10 x41 CON CORONA VITI DA 10 SPESSORE BASSO

Nella versione con lo spessore basso la coppia conica è simile a quella sopra  con l’ unica differenza nello spessore

in questo video ti spiego alcune caratteristiche e la differenza tra due coppie conica 10x41 e 10 x 39

4- COPPIA CONICA 10 x 41 CON CORONA VITI DA 10 SPESSORE ALTO

5- COPPIA CONICA 10 x 41 CON CORONA VITI DA 12

se sei interessato all’ acquisto contattaci all’ email info@hobbyoldcars.com
